La macchina è costituita da un banco fisso con testa portamola singola strutturata per portare uno o più mandrini di rettifica sia da interni che da esterni.

Caratteristiche Tecniche
- Fino a 12 assi controllati da CNC;

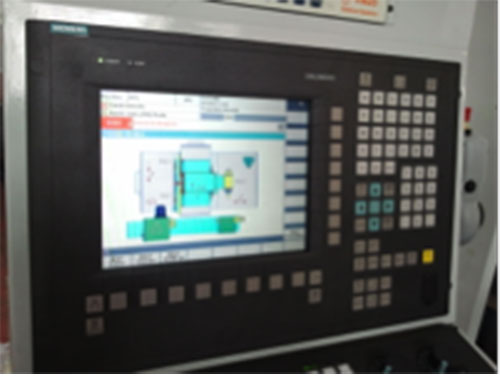

- Controllo numerico 840D SL Siemens;
- Assi Rotativi continui lineari movimentati da motori torque;
- Assi lineari movimentati tramite motori lineari diretti o viti a ricircolo di sfere con doppia chiocciola precaricata e servomotori brushless montati in asse;
- Sostentamento idrostatico e guide a rulli;
- Possibilità di esecuzione di forme non tonde e di filetti esterni ed interni;
- Possibilità di effettuare varie sagome sulla mole tramite un sistema in grado di far basclulare il diamante.

Video Filetto
Video Diamantatura Con Asse A

La macchina è costituita da un banco fisso, una testa portamola doppia strutturata per portare uno o più mandrini
 per la rettifica simultanea di diaetri interni ed esterni.

Caratteristiche Tecniche
- Fino a 12 assi controllati da CNC;
- Controllo numerico 840D SL Siemens;
- Testa portamola per lavorazioni interne con 4 elettromandrini, di cui uno con la possibilità di basculare fino a 90° per l’esecuzione di filetti interni, esterni e cave;
- Testa portamola per lavorazioni esterne con 2 mole Ø600.
- Assi Rotativi continui lineari movimentati da motori torque;
- Assi lineari movimentati tramite motori lineari diretti o viti a ricircolo di sfere con doppia chiocciola precaricata e servomotori brushless montati in asse;
- Inclinazione automatica della tavola portapezzo fino a 30°, con centraggio nella parte destra e lettura, con sistema ad arco di circonferenza, nella parte sinistra della tavola, per annullare l’errore di lettura dello spostamento.
- Sostentamento idrostatico e guide a rulli;
- Possibilità di esecuzione di forme non tonde e di filetti esterni ed interni;
- Possibilità di effettuare varie sagome sulla mole tramite un sistema in grado di far basclulare il diamante.

Testa di rettifica per macchine a portale con 5 assi controllati da CNC;

Caratteristiche Tecniche
- 5 assi controllati da CNC;
- Diamantatore a 2 Assi controllato da CNC, per eseguire sagome sulla mola, montato sul corpo elettromandrino;
- Elettromandrino con potenza di 40 Kw;
- Mola da esterno Ø600;
- Bascula di 120° per la rettifica di sottosquadra;
- Rotazione testa di 180°;
- Corsa Asse Verticale Z - 800mm;
- Assi Rotativi continui lineari movimentati da motori torque;
- Progettazione applicazione testa a strutture di grosse dimensioni già esistenti;
